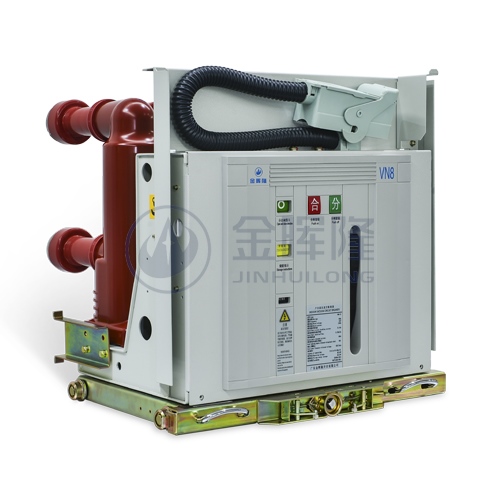

真空断路器VN8-12(40.5)

产品描述：

VN8系列户内高压真空断路器（简称VN8断路器）是用于12kV和40.5kV电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元，适用于投切各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品一次部分采用固封极柱，将真空灭弧室与主导电回路零件固封成一个整体，保护灭弧室免受碰撞、灰尘和凝露的影响，环境适应能力强，大大降低了运行维护费用，真正实现了产品一次部分免维护，操动机构少维护；操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配XGN2等固定柜的需要。
技术参数：

序号	项目		单位	参数
1	额定电压		kV	12				40.5
2	额定频率		Hz	50
3	1min工频耐压	相间、相对地	kV	42				95
		断口		48				118
	雷电冲击耐压 (峰值)	相间、相对地		75				185
		断口		85				215
4	额定电流		A	630 1250		630 2000 1250 2500 1600 3150	1250 2000 1600 2500 3150 4000*	1250 2000 1600 2500 3150*
5	额定短时耐受电流(有效值)		kA	20	25	31.5	40	25	31.5
6	额定峰值耐受电流			50	63	80	100	63	80
7	额定短路开断电流（有效值）			20	25	31.5	40	25	31.5
8	额定短路关合电流（峰值）			50	63	80	100	63	80
9	额定短路持续时间		s	4
10	额定操作顺序			CO—0.3s—CO—180s—CO
11	额定单个/背对背电容器组开断电流			630/400
12	机械寿命		次	10000
13	短路电流开断次数			30
14	二次回路1min工频耐压		V	2000
15	额定操作电压	合闸线圈		DC110/220，AC110/220
		分闸线圈		DC110/220，AC110/220
16	储能电机额定电压			DC110/220，AC110/220
17	储能电机额定功率		W	70				100
18	储能时间		s	≤15
19	燃弧时间		ms	≤15
20	触头允许磨损厚度		mm	3
21	触头开距			11±1				22±2
22	触头超行程			3.5±1				7.55±1.5
23	合闸弹跳时间		ms	≤2
24	三相合、分闸不同期性		ms	≤2
25	分闸时间			20～50				≤60
26	合闸时间			35～75				≤100
27	平均分闸速度		m/s	0.9～1.2（触头分开～6mm）				1.8±0.2 （触头分离12mm）
28	平均合闸速度			0.5～0.8（6mm～触头闭合）				0.65±0.15
29	触头分闸反弹幅值		mm	≤3				13±1
30	主导电回路电阻		μΩ	≤60(630A) ≤35(1600～2000A) ≤45(1250A) ≤25(2500A以上)				≤80(1250A） ≤60(1600～2000A) ≤45(2500A以上)
*注：额定电压12kV，额定电流4000A时，需要带强制风冷！　　额定电压40.5kV，额定电流3150A时，需要带强制风冷！*
